一、 设备用途
丝印网板脱脂、显影、脱膜。
二、设备性能
使用对象:丝印网板;
工件规格:1200*1200*40;
工作时间:约三分钟清洗一张
三、显影工艺流程及参数
3.1显影工艺参数
序号 显影工艺 工作介质 液温 加 热 过滤精度 喷淋压力(MPa)
1 喷淋显影 水 常温 无 5um 0.3~0.6
2 风切 高压风泵或压缩空气 常温 10000 级 无
3.2显影工艺流程
上料 → 喷淋显影 → 风切 → 下料
四、设备技术参数
4.1动力要求
电源:AC380V/50Hz,三相五线制;总功率:~8KW;
4.2设备占地要求
设备尺寸(长×宽×高):2010×1520×2250mm(以实物为准)
占地尺寸(长×宽×高):2500×2000×2500mm。

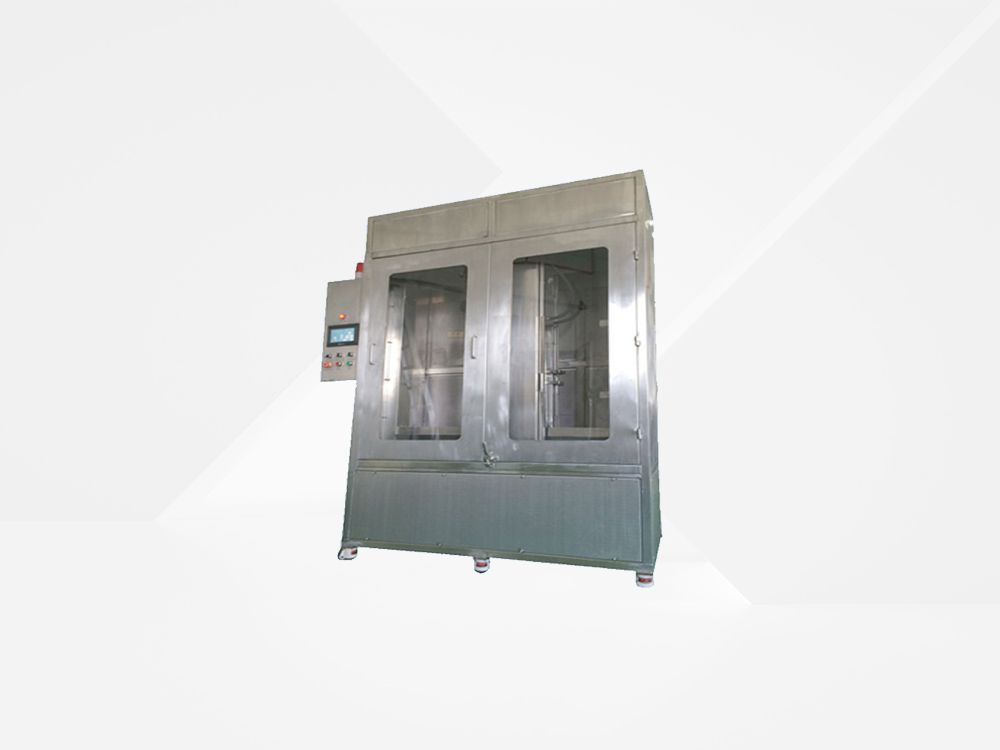

五、设备整体描述
5.1 设备结构组成
主要由输送装置、喷淋显影室、储液箱、喷淋系统组件、风切切水组件、循环过滤组件、控制系统、机架等组成。
5.2 设备工作流程
该显影机是一个全自动、由传输装置、喷淋显影、干燥组成。操作者将要显影的网板放入显影室,关好里、外门,启动机器,对工件进行显影、切水、干燥后再将工件取下。具体结构见以下说明。
5.3设备主要组成部分说明
A、设备主体
整机为全封闭结构;采用全 304#不锈钢材料制作;机体底部为向一边倾斜,显影液从显影段底部的排液口集中排出,显影段底部设取渣口;在机体的出液口装滤网,对流到储液箱的液体进行初过滤,滤网应易于从设备上取出清理。
B、储液箱
结构:槽体采用不锈钢板制造;储液箱用隔板分成几个区域,分别实现对显影液的过滤、沉淀,设有进水口、排液口、溢流口。储液箱装有液位开关,用来监控储液箱的液位,同时反馈信号,及时补水,低液位时自动关闭喷淋泵,以保证设备的正常运行;储液槽的排液口距槽底高度 20mm,以便维修和清理。
C、喷淋系统
喷淋系统由喷淋泵、不锈钢过滤器、控制组件、喷嘴、管路、阀门、压力表等组成;
喷淋运动类型:左右往复式运动喷淋机构,
喷淋动力采用不锈钢南方泵,功率 4.2KW;
喷淋压力为 0.3—0.6MPa;
过滤精度:5um;
机构运行动力为台达步进电机(带刹车);
ABS 精密运动丝杠,直线轴及直线轴承,传动方式为柔性传动;采用精密一体式同步带轮传动,平稳可靠;电气控制部件均采用进口部件,如继电器、空气开关为施耐德品牌。
D、风切切水
内腔内部的左右各装有两组切水风刀;采用洁净空气:采用高压过滤风泵或压缩空气;风刀进口经过用户的过滤器,过滤后的空气经风刀吹向工件,吹掉工件携带的残留的水份。
E、排风系统
设备顶部设有排风口,与车间排风管相接,将设备内挥发的水气、异味等抽到车间排风管道或户外,避免扩散到室内。排风量的大小可调,设备外的管道由用户处理。
F、控制系统
储液箱装液位控制器,控制补液,异常情况实现紧急停车并报警;相关程序互锁,无论是手动操作还是自动运行都有完善的保护功能,避免由于错误操作对设备损坏;控制盘加锁定,以防止非授权修改并设定参数;控制盘面板上设置带灯按钮开关,所有泵、电机、加热系统单独开关,其状态显示在控制面板上;配有独立的配电箱,电路方面进行功能分块,以便维护。
G、主要元件表
序号 名称 型号 数量 制造厂商 原产地
1 喷淋泵 2.2KW 1 台 南方 浙江
2 变频器 5HP 1 件 台达 台湾
3 药液过滤器 --- 4 个 --- 深圳
4 喷嘴 1 批次 深圳
5 风刀 4 套 深圳
6 光电开关 PNP 形式 1 批次 Omron 日本
7 空气开关 1 批次 施耐德 法国
8 交流接触器 1 批次 施耐德 法国
9 中间继电器 1 批次 欧姆龙 日本
10 PLC 控制器及模组 224XP CN 1 西门子 德国
11 触摸屏 TK6070ih 1 威伦 中国
H、安全措施
X\Z 轴均安装限位防撞开关,保证发生紧急情况时,各个方向都能及时停车;
设计有急停开关,确保发生紧急情况时,操作者能及时停车;
设备具有良好的接地装置;
设备具有缺液报警系统,液位低于安全位时自动报警。
本机型仅供参考,规格配置如有修改不另通知!
