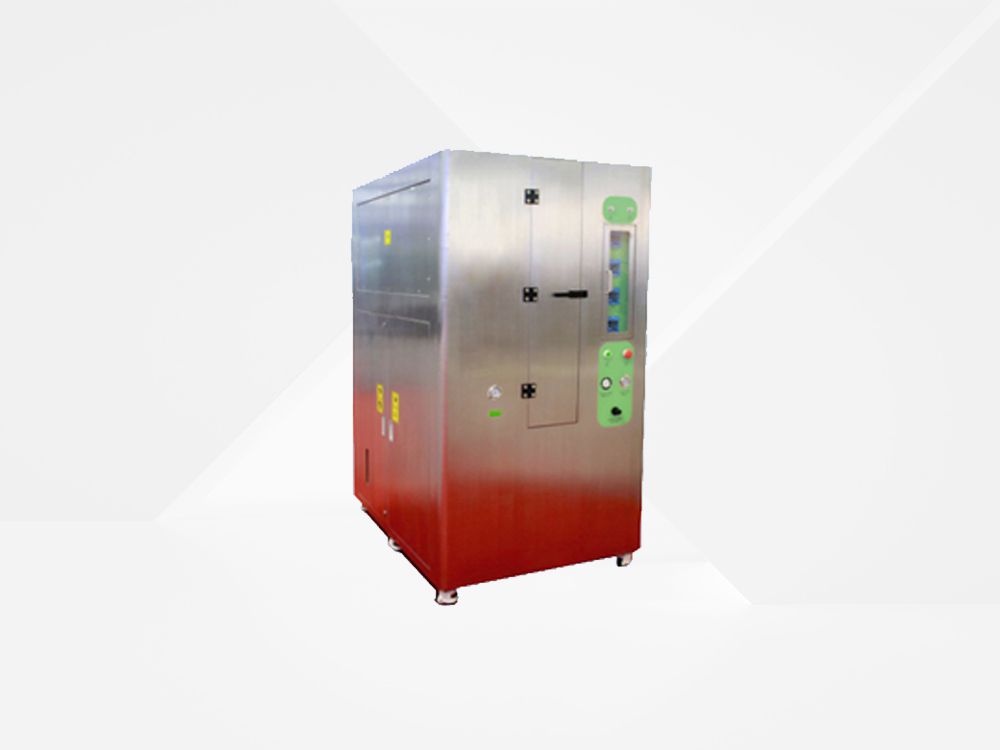

该产品采用全气动逻辑控制,一键式操作,轻松完成清洗和干燥工作。
产品使用优质气动控制及执行元件(如FESTO、SMC、CKD、Ingersoll Rand),主体结构扎实,材料安全、环保、耐腐蚀。相较于人工清洗,具有以下优点:
通过欧盟CE安全认证,完全不用电。
清洗压力可调,不影响丝网张力的稳定。
全不锈钢材质管道,安全耐用,持久耐腐蚀。
清洗效果良好,提高印刷品质,提高生产效率,降低产品及网板返修率。
节能减排,改善工作环境,降低员工劳动强度,大幅降低清洗成本。
独特的旋转喷淋清洗+独立旋转喷淋漂洗+高压空气干燥。
七级过滤装置,清洗液可循环利用,实现清洗液损耗最小化。
安全互锁装置加整机完全密封设计,增强生产安全和环境安全。
自动加排液系统,有效降低劳动强度,节省工作时间。
整合全球优质元器件,保证产品的高稳定性和高可靠性。
与同类产品相比,使用寿命更长,效果更好,性价比更高。
一.产品简介:
主要用于丝网印刷网版脱脂的自动清洗,感光乳剂涂布前彻底清除灰尘、脏污和油脂等,提升感光乳剂的附着力和显影品质。
二.清洗原理
清洗液通过隔膜泵加压 → 旋转喷淋清洗 → 旋转喷淋漂洗 → 旋转高压空气干燥(如图)

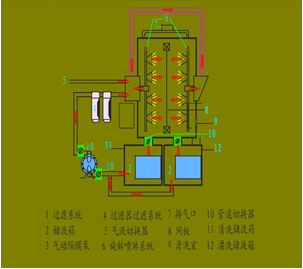

(原理图)
三. 清洗工藝
1.將潔淨的氣源接入設備,並將壓力調節在 0.55-0.7MPa 範圍內。
2.設置時間
2.1 清洗時間設置為 1-2 分鐘(根據清洗的產品和使用的溶劑不同而有所不同);
2.2 漂洗時間設置為 1-1.5 分鐘(根據清洗的產品和使用的溶劑不同而有所不同);
2.3 乾燥時間設置為 1-2 分鐘(使用的溶劑不同而有所不同)。
3.將待清洗的網板放入清洗室,關好內外安全門,啟動設備。
4.待設備停止運轉,取出網板即可。

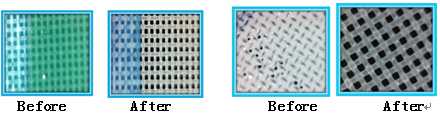

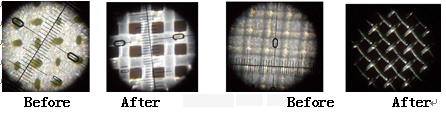

四、清洗效果图
TP 網板
200 目膠水網板 400# Glue stencil 400 目銀漿網板 400# Conductive silver stencil
PCB 網板
43 目防焊網板 80# Anti welding stencil 250 目字元網板 250# Character stencil
五、 技術參數
型號 ZH-1100AW
外形尺寸 L1475 X W1000 X H1980(+180 排氣口)mm
淨量500KG
氣源壓力 0.55~0.70MPa
耗氣量 200-1600L/min
適應絲網尺寸 1100 X 1100 X 40mm(MAX)
七級迴圈過濾 1 级 200 目 2 级、 3 级、 4 级 100 目 5 级 200 目6 级 5μm 7 级 1μm
儲液箱容量 70 L (MAX) X 2
排氣口尺寸 ¢89 X H 180 mm
必要排氣速度 5m/sec
清洗方式 旋轉噴淋清洗+旋轉噴淋漂洗+高壓空氣乾燥
清洗時間 1~3 min ※
漂洗時間 1~1.5 min ※
乾燥時間 1~2 min ※ ( 建議不吹幹)
適用溶劑 各類有機溶劑或水基溶劑
※工作時間及清洗效果根據所使有的溶劑不同而有所不同;帶※號時間為使用本公司推薦溶劑所需時間。
六.設備基本結構
● 主體材料全部採用 SUS304#
● 上部為清洗工作室及操作面板。
● 下部為儲液箱,氣動隔膜泵及過濾系統.
● 頂部為排風系統,設有¢125mm 外接排風口
七、安裝所需備件
★ 氣源壓力為 0.55-0.70MPa ,流量 200-1600L/Min。
★ 氣源接管口徑為¢16mm,需配大流量快速介面一個。
★ 設備頂部設計有¢89mm 排氣口,需獨立引風管接至室外。接管時要求轉彎少於兩個 90 度 ,長度小於 6M ,否則需增加強制抽風機(本設備自動排氣速度為 3M/S)。
八、注意事項
為確保安全生產,使用客戶必須特別保證下列安全措施執行到位。1)、與帶電設備至少具有 3 米以上距離,遠離火源及熱源。2)、必須接好地線,並單獨接地,不可與其他帶電設備地線連接。3)、本設備排風管道不可與任何可產生熱源的設備排風管道連接相通(如烤箱等)。
本机型仅供参考,规格配置如有修改不另通知!
