1.主体结构采用18#热处理槽钢,作业性能高不易变形弯曲,可承受高张力。
2.采用热处理高强度螺杆面径为40cm及大号链条,进口台湾电动机,使机器平稳动作,配置保险开关,安全可靠。
3.采用高精度铝合金夹头,设计规范,无需调节,使张力更稳定。
4.利用轨道侧培林作平行滑动之夹具把手,不易破网。
5.马达采用台湾JIN.WEL劲威,电器开关选自日本。台湾JIN.WEL劲威机电,三相异步电动机,转速为:940/min,电压380V;减速机;MOOEL SIZE80RAT10 1:60.
外径尺寸2300*6000mm(其他规格可以订做)总功率4.5KW
有效尺寸1800*5500 mm功耗5KW
电源380V额定电流11A
张力误差Max±0.5N电机传动方式卧式传动(EASYDRIVE变频器)
卧轮减速SUBI 1:40工作电源3AC/400V/50H
落地面积2800*6500mm重量1500KG

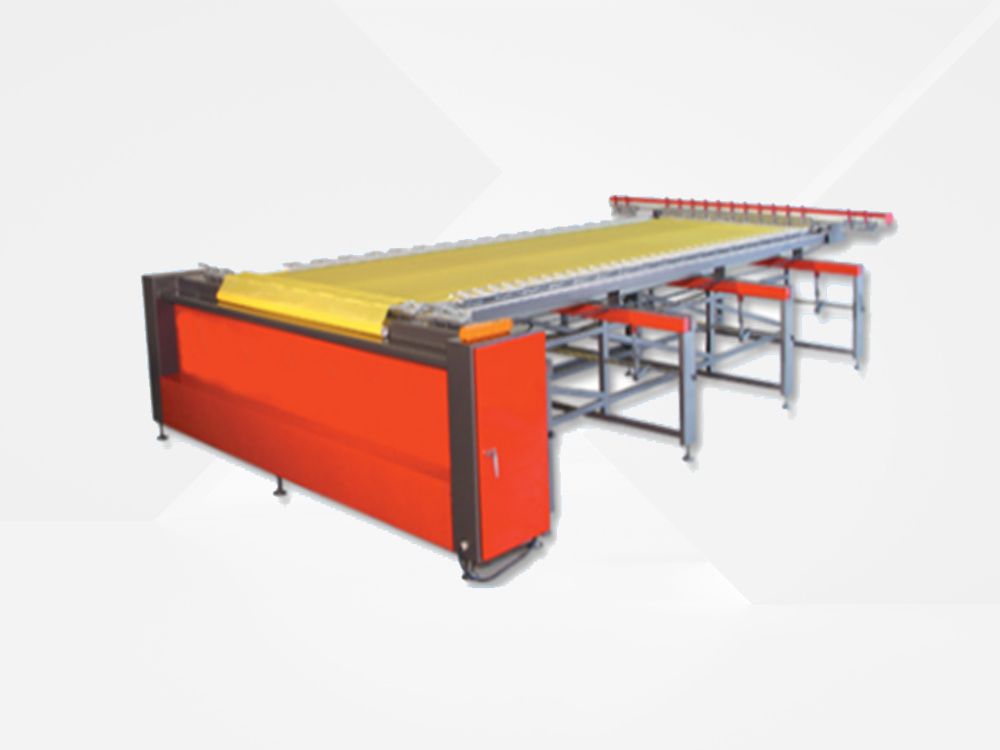

精密遥控电动张网机主要技术参数
外径尺寸2.3m×6.0 m(尺寸可订做)
有效尺寸180×550×75 CM
总功率4.5KW
功耗5KW
电源AC380V
额定电流11A
工作电源3AC/400V/50H
张力误差Max±0.5N
电机传动方式卧式传动(EASYDRIVE变频器)
机器运转双链条带动
卧轮减速SUBI 1:40
重量1500kg
精密遥控电动张网机基本组成结构
1.主体结构采用18#热处理槽钢,使机器具高强度作业性能,不易变形弯曲,承受高张力。
2.采用热处理高强度螺杆面径为40㎝及大号链条,进口台湾电动机,使机器更平稳运作,配置保险开关,,安全可靠。
3.采用调速器,机器速度可任意调节。旋转轻触式开关,操控简易方便。
4.采用EASYDRIVE变频器带动。
5.采用高精度铝合金夹头(21CM),按机器尺寸排满,设计规范,无需调节,使张力更稳定。
6.张网范围可有60×60㎝至支架的极限。
7.技术参数,每网张力测试正负0.5-1N/C㎡。本机器承受最高张力在60-65N/C㎡。
8.利用轨道侧培林作平行滑动之夹具把手,不易破网。
9.台湾JIN.WEL劲威电机:3-PHASE MOTOR INDUCTON OVTPUT 3HP 2.2KW FRAME 100VI POLES 4INS。卧轮减速机:ZHENYV SIZE100型 RAT10 40 ORIVE FACTOR
10.随机配件有:工具箱一个;内六角扳手一把;开口扳手一把;夹子胶条数条;螺丝、轴承数个。
